视频制作接口 :如何亲自动手制作HDMI线？
根据我所知道的回答一下这个问题。
HDMI接口非常普及，电视、显示器、机顶盒、电脑、投影仪等均支持HDMI接口，可以用来同时传输视频信号和音频信号。家庭装修时由于不方便穿线或者没有合适的制式HDMI线，那就需要自己动手制作了，充分发挥DIY的精神。可以增长知识，还能增加生活乐趣。
需要准备的物资工具类：40W电烙铁、焊锡、剥线钳、热熔胶枪

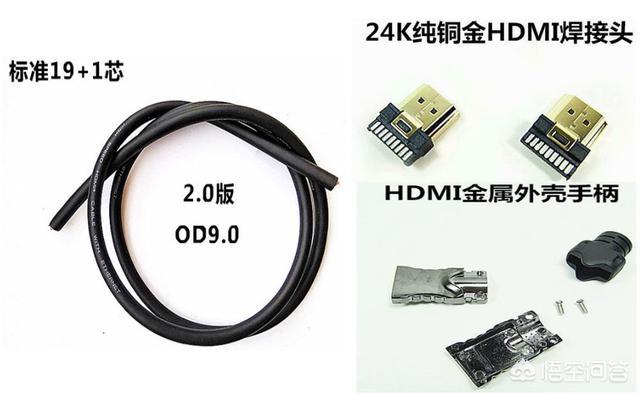

线材类：HDMI裸线（19+1芯）、24K镀金焊接头、HDMI外壳
制作过程step1：剥线

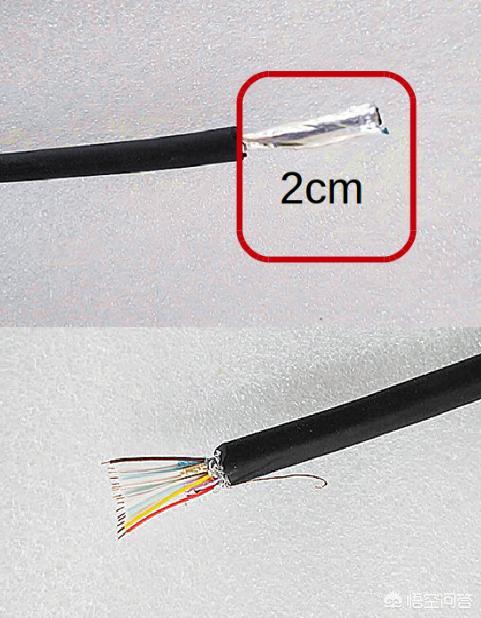

由于没有工厂使用的启动剥皮机脱掉外皮，只能使用手工剥线钳了，露出大约2厘米的线缆长度，剥线时要注意不能剪伤线芯，焊接的芯线需要剥出2mm的绝缘皮，露出铜线，剥线的规格参考下图：
step2：穿入塑料外壳

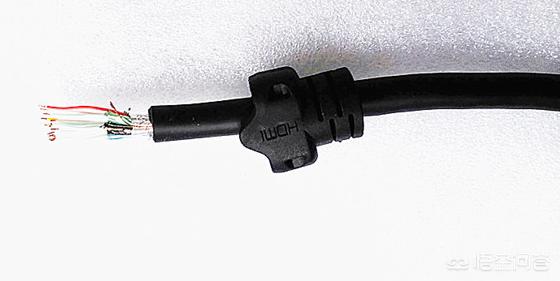

穿入HDMI接头的塑料外壳，用户保护线缆的接头。有些HDMI手柄外壳是整体的，可以跳过这个步骤。很多时候线做完了，忘记保护壳了，我经常遇到这样的事情。
step3：焊接
这个是关键步骤了，需要认真细致，每条纤芯上点一点儿焊锡，然后把每条纤芯的铜丝焊接到镀金接头的对应点，同时把接地线焊接到HDMI接头的外壳；
需要特别注意线序，不能拉扯焊点，防止虚焊、漏焊、短路等问题；
焊接完成之后，需要使用胶枪在每根线的间隙充满胶，对线头进行加固，同时不易折断和短路；

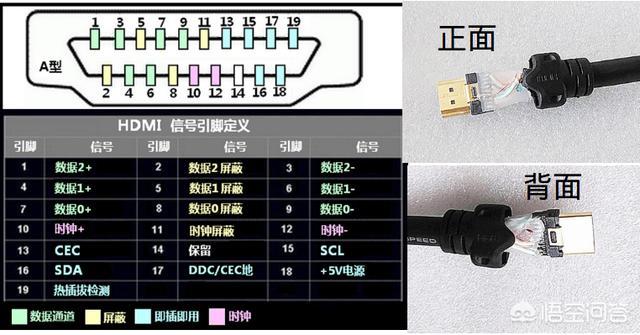

下图显示了HDMI接头的19针的定义，分为数字信号、时钟信号、接地、电源等以及制作的标准：
step4：套上外壳，测试

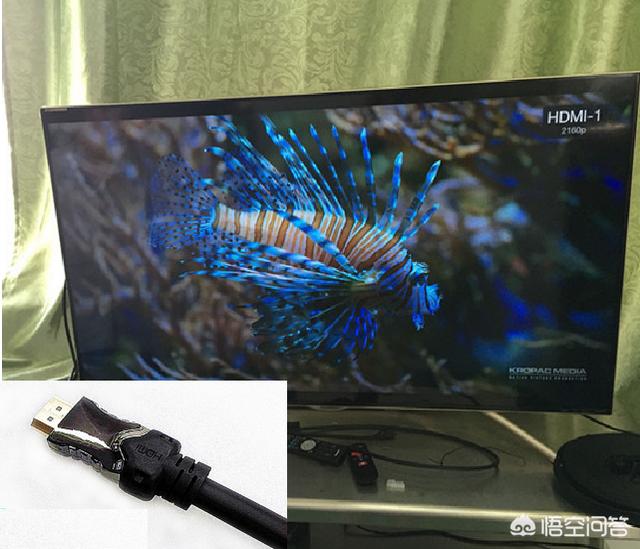

套上HDMI接头的外壳，然后开机测试，试机画面清晰流畅、无噪点、雪花等，大功告成了。
对于DIY制作HDMI高清线，大家有什么看法呢，欢迎在评论区，留言讨论。
如需更多帮助，请私信关注。谢谢
